Статьи

Заказные радиаторы Arbonia

Выбор заказных радиаторов Arbonia в зависимости от количества вертикальных трубок

Стальные трубчатые радиаторы Arbonia предлагаются на выбор в следующих видах: Двух-Трёх- Четырёх-, Пяти-и Шестирубчатые радиаторы.

Глубина каждого вида различна, также различно и расстояние от стены до верхнего и нижнего горизонталдьных коллекторов, а также теплоотдача каждого из видов радиаторов.

Глубина:

Двухтрубчатые - 65 мм, расстояние от стены до центра коллектора не менее 70 мм

Трёхтрубчатые - 105 мм, расстояние от стены до центра коллектора не менее 90 мм

Четырёхтрубчатые - 145 мм, расстояние от стены до центра коллектора не менее 110 мм

Пятитрубчатые - 185 мм, расстояние от стены до центра коллектора не менее 130 мм

Шеститрубчатые - 225 мм, расстояние от стены до центра коллектора не менее 150 мм

Пример заказного радиатора Arbonia 6030

Теплоотдача каждого вида различна, в зависимости от высоты радиаторов.

Складские запасы:

Двухтрубчатые радиаторы имеют складские запасы моделей Ar 2057 от 8-ми до 30 секций. ( полная высота 57 мм, мезцентровое расстояние 50 мм)

а также ожидается поступление модели Ar 2180 ТВВ69  от 6-ти до 10-ти секций ( полная высота 1800 мм, межцентровое расстояние 173 ммнижнее подключение и встроенный термовентиль.)

Трёхтрубчатый радиатор имеет складские модели Ar 3037 от 8-ми до 30 секций (высота 37 мм, межцентровое расстояние 30 мм), Ar 3050 от 8-ми до 30 секций ( высота 50 мм, межцентровое расстояние 43 мм), Ar 3057 от 8-ми до 30 секций ( высота 57 мм, межцентровое расстояние 50 мм), Ar 3057 ТВВ69 от 8-ми до 30 секций ( высота 57 мм, межцентровое расстояние 50 мм, встроенный термовентиль, нижнее подключение).

Также ожидается поступление на склад Ar 3030 ТВВ69 от 8-ми до 22 секций ( высота 30 мм, межцентровое расстояние 23 мм, встроенный термовентиль, нижнее подключение) и Ar 3180 ТВВ69 от 6-ти до 10 секций (высота 1800 мм, межцентровое расстояние 173 мм, встроенный термовентиль, нижнее подключение)


Пример заказного радиатора Arbonia 2026 ТВВ

Компания Arbonia предлагает выбрать высоту нужного Вам радиатора.


Стальные трубчатые радиаторы могут иметь любой размер от 180 мм до 3000 мм полной высоты. Межцентровое расстояние всегда будет на 70 мм меньше высоты, это связанно со сложностью переналадки оборудования и изменением технических характеристик радиаторов, что приведет к невозможности сохранения гарантийных обязательств на должном уровне. Можно выбрать между стандартным вариантом заказа и индивидуальным вариантом.

Заказные радиаторы Arbonia 2180 ТВВ в магазине teplo4you.ru

Стандартные варианты заказа предполагают выбор из набора высот:

180 (190) мм

260 мм

300 мм

350 мм

400 мм

450 мм

500 мм

550 (570) мм

600 мм

750 мм

900 мм

1000 мм

1100 мм

1200 мм

1500 мм

1800 мм

2000 мм

2200 мм

2500 мм

2800 мм

3000 мм

Заказные радиаторы Arbonia 5026 ТВВ в магазине teplo4you.ru

Таким образом можно выбрать радиатор с высотой от 18 см до 3 метров, что удовлетворит абсолютное большинство запросов покупателей радиаторов Arbonia.

Если же Вы не нашли в перечисленном списке тот размер, который требуется именно Вам для создания уюного и красивого дизайна дома или квартиры, но завод-изготовитель готов сделать радиаторы по Вашим габаритам. В таком случае расчет стоимости будет происходить следующим образом: выбирается ближайший бОльший размер стандартных предложений и к базовой стоимости секции прибавляется 25% цены.

Складские запасы представленны моделями:

Ar 3037 от 8-ми до 30 секций (высота 37 мм, трёхтрубчатые)

Ar 3050 от 8-ми до 30 секций ( высота 50 мм, трёхтрубчатые)

Ar 2057Ar 3057 от 8-ми до 30 секций ( высота 57 мм, межцентровое расстояние 50 мм, двух- и трёхтрубчатые)

Ar 3057 ТВВ69  от 8-ми до 30 секций ( высота 57 мм, межцентровое расстояние 50 мм, трёхтрубчатые с встроенным вентилем и нижним подключением)

Кроме того ожидается поступление на склад следующих позиций:

Ar 3030 ТВВ69 от 8-ми до 22 секций ( высота 30 мм, межцентровое расстояние 23 мм, встроенный термовентиль, нижнее подключение)

Ar 2180 ТВВ69 и Ar 3180 ТВВ69 от6-ти до 10 секций ( высота 180 мм, межцентровое расстояние 173 мм, встроенный термовентиль, нижнее подключение)

Заказные радиаторы Arbonia 3300 ТВВ в магазине teplo4you.ru

В этом разделе Вы сможете определиться с цветом заказных радиаторов Arbonia

Все радиаторы Arbonia после изготовления покрываются грунтовкой ET или цинковым покрытием ZN . Это предохраняет сталь радиатора от преждевременной коррозии, а также подготавливает его поверхность к последующему окрашиванию белым или цветным лаком. Грунтовка позволяет наносить лак равномерно и ровно. Кроме того грунтовка предхраняет покрытие от образования трещин. Можно сделать заказ на неокрашенные но грунтованные радиаторы. Цена будет аналогична окрашенным секциям в белый цвет RAL 9016.

Пример цветных радиаторов Arbonia в магазине teplo4you.ru

После грунтования все радиаторы Arbonia проходят покраску порошковой эмалью в электростатическом поле с последующей тепловой обработкой. Данная процедура позволяет наносить ровный и сплошной слой белой, цветной или безцветной эмали на всю поверхность радиатора без исключения. Это особо важно, так так неокрашенные части могут потерять грунтование и начать корродировать даже в относительно сухих помещениях.

Заказной радиатор Arbonia красного цвета в магазине teplo4you.ru

Для полноценного использования радиаторов Arbonia во влажных или сырых помещениях поверхность рекомендуется обработать специальным цинковым покрытием ZN. Наличие цинка в составе покрытия предохраняет поверхность радиатора от коррозии в условиях повышенной влажности. Как правило, это происходит в ванных и сантехнических помещениях, а также на открытых террасах и верандах. В таком случае цинковым покрытием обрабатывается каждая секция снаружи и внутри.

Стоимость оцинковки зависит от веса радиатора (базовая цена секции + 5%)  и состовляет 14 евро за кг веса радиатора (расчитывается консультантом- обозначение по каталогу MPZN).

Если требуется покрыть оцинковынный радиатор белым или цветным лаком - то к расчитанной стоимости секций прибавляется 5%, если нужен белый лак RAL 9016 (обозначение по каталогу ZL), или 20%, если нужен цветной структурный лак CF(обозначение по каталогу ZK ).

В случае, если радиатор Arbonia предполагается эксплуатировать в сухом помещении, его можно покрасить в стандартные цвета CF на изображении снизу.

Образец цветов для заказных моделей Arbonia-1  в магазине teplo4you.ru

Образец цветов для заказных радиаторов Arbonia-2 в магазине teplo4you.ru

Образец цветов для заказных радиаторов Arbonia-3 в магазине teplo4you.ru

Образец цветов для заказных радиаторов Arbonia-4 в магазине teplo4you.ru

Это стандартные цвета для заказа CF. Для примера на нижней картинке имеется образец стандартного цвета AF-6 (белый) палитры RAL9016.

Примечание* мониторы плохо передают цветопередачу, поэтому для точного определения цвета надо иметь номер цвета по палитре RAL, или подъехать к нам в офис для выбора цвета по имеющимся образцам палитры.

Стоимость заказа цветов RAL составляет +20% от базовой стоимости радиаторов Arbonia

Кроме того завод- производитель предлагает покраску в нестандартные цвета SF  - в том случае, если Вам требуется очень точно пдобрать цветовую гамму ( +30% от базовой стоимости ), в том числе покрытие цветным лаком с металлическим эффектом ( металлик) - CF-300DRSTIGER   +30% от базовой стоимости.

Особняком стоит предложение компании Arbonia по покрытию Вашего радиатора бесцветным лаком. В этом случае не используется грунтовка, места сварных швов зачищаются вручную и радиатор покрывают бесцветным прозрачным лаком, после обжига дающий оригинальный цвет и уникальные разводы на поверхности.

Стоимость окраски бесцветным лаком  +20% от базовой стоимости радиаторов.

Образец заказного радиатора Arbonia с бесцветным лаком в магазине teplo4you.ru

И последнее предложение в плане цветовых решений и покрытий это антимикробное покрытие поверхности радиатора (AM )

Такое покрытие будет иметь смысл в больницах и клиниках, других медицинских учреждениях, в детских садах и школах, а также в частных домах где имеются маленькие дети.

Такое покрытие имеет маркировку AM, и внешне никак не отличается от стандартных предложений радиаторов Arbonia.

Стоимость - базовая стоимость радиатора + 30%. Цвет покраски  только белый.

Завод-изготовитель предлагает несколько опций, для повышения удобства и надежности своей продукции.

1) В некоторых случаях требуется устанавливать радиаторы в дома с повышенным рабочим давлением. Это, как правило, высотные многоэтажки более 30 этажей.

В этом случае компания Arbonia предлагает изготовить Ваш радиатор с утолщенной стенкой и рабочим давление 16 атмосфер (16 бар).

Опрессовочное давление в таком случае будет составлять 24 атмосферы (24 бар).

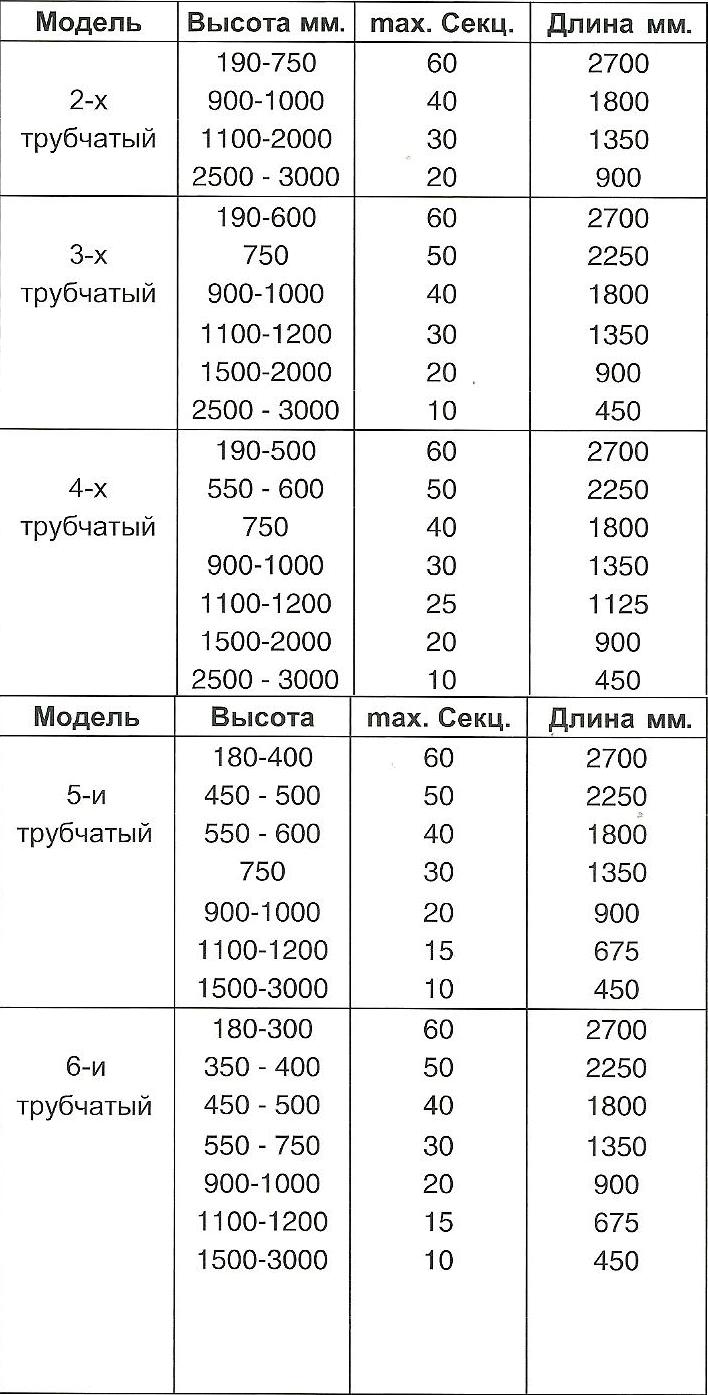

2) Существуют ограничения на максимальную длинну стальных трубных радиаторов Arbonia. Это связанно с технологическими ограничениями на производство цельносварных изделий. В таблице ниже приведены максимальное количество секций, которые завод может изготовить неразборными:

Максимальная длинна стальных трубчатых радиаторов Arbonia в магазине teplo4you.ru

Если количество секций радиатора превышает максимально возможное, то поставка осуществляется по частям, которые должны собираться на ниппелях на месте установки. Количество соединяемых блоков не должно превышать 3 шт.

Радиаторы на 16 атм. могут быть поставлены только в цельном исполнении.

Уважаемые покпатели радиаторов Arbonia

Стандартный монтажный комплект включает в себя кронштейны и упоры для подвешивания радиатора на стене.

Это верхние кронштейны W161-W164 (различаются по длинне) и нижние упоры H121 для точной балансировки радиатора отоносительно стены.

Но иногда требуется крепеж, который выходит за рамки стандарта.

В таблице 1 представлены варианты крепежа радиаторов Arbonia к стене без приварных петель.

таблица 1 Крепеж радиаторов без петель в магазине teplo4you.ru

В таблице 2 указано количество креплений, в зависимости от трубности радиатора и количества секций.

таблица 2 Количество креплений для радиаторов Arbonia без приварных петель в магазине teplo4you.ru

Также есть возможность изготовления радиаторов с приварными петлями:

Таблица 3

таблица 3 Крепеж радиаторов c приварными петлями в магазине teplo4you.ru

Таблица 4. Количество креплений в зависимости от модели и числа секций.

таблица 4 Количество креплений для радиаторов Arbonia с приварными петлями в магазине teplo4you.ru

в Таблице 5 указано расположение приварных петель к отопительным приборам.

Таблица 5 Расположение приварных петель радиатора Arbonia в магазине teplo4you.ru

Когда нет возможности подвешивания радиатора на стену, выходом их положения может стать напольные крепления.

Это приварные стальные ножки для крепежа прибора к полу, высота нерегулируемая, заказная позиция. ( радиатор с приварными ногами следует заказывать на заводе)

В Таблице 6 указан крепеж радиаторов Arbonia к полу с помощью приварных ног FU

Таблица 6 Крепеж радиаторов Arbonia к полу с помощью приварных ног FU в магазине teplo4you.ru

Таблица 7 Расчетное количествокреплений в зависимости от модели и числа секций.

таблица 7 Количество приварных ног FU для радиаторов Arbonia в магазине teplo4you.ru

Кроме того, можно заказать приварные ноги в виде регулируемых трубок.

Таблица 8  Крепеж радиаторов Arbonia к полу с помощью приварных трубчатых ног RF-RV

Таблица 8 Крепеж радиаторов Arbonia к полу с помощью приварных трубчатых ног RF-RV в магазине teplo4you.ru

Таблица 9 Количество приварных ног RF-RV для радиаторов Arbonia

таблица 9 Количество приварных ног RF-RV для радиаторов Arbonia в магазине teplo4you.ru

Расположение и количество опор для радиаторов с нижним подключением Arbonia можно расчитать в нашем салоне-магазинеили офисе.

Уважаемые покупатели.

Завод-изготовитель Arbonia предлагает различные варианты подключения к существующим системам подачи теплоносителя.

Вариант бокового двухтрубного подключения

Схема бокового двухтрубного подключения радиаторов Arbonia в магазине teplo4you.ru

Присоединительные размеры бокового двухтрубного подключения радиаторов Arbonia в магазине teplo4you.ru

Варианты двухтрубного подключения сверху или снизу.

Схема нижнего или верхнего двухтрубного подключения радиаторов Arbonia в магазине teplo4you.ru

Присоединительные размеры нижнего или верхнего двухтрубного подключения радиаторов Arbonia в магазине teplo4you.ru

Варианты однотрубного подключения.

Схема однотрубного подключения радиаторов Arbonia в магазине teplo4you.ru

Присоединительные размеры нижнего и бокового однотрубного подключения радиаторов Arbonia в магазине teplo4you.ru

Присоединительные размеры с турбулентным вентилем радиаторов Arbonia в магазине teplo4you.ru

И наконец, радиаторы Arbonia предлагаются со встроенными термовентилями, с верхним или нижним расположением.

С помощью специальной арматуры возможно подключение к одно- и двухтрубной системам отопления.

Возможно изготовление в оцинкованном исполнении. Невозможно исполнение на 16 атмосфер.

Подключение в центре радиатора предусматривает только верхнее расположение термотегулятора.

При нестандартом исполнении радиаторов ( угловые или полукруглые ) первые 3 секции не могут быть угловыми или полукруглыми. Такие радиаторы изготавливаются только с верхним термовентилем.

Присоединительные размеры радиаторов Arbonia с встроенным термовентилем в магазине teplo4you.ru

Таблица вариантов подключения, названия и цен для радиаторов Arbonia с встроенным термовентилем

Цены и варианты подключения радиаторов Arbonia с встроенным термовентилем в магазине teplo4you.ru

Уважаемые покупатели.

Заказные позиции радиаторов Arbonia включают в себя и изготовление "на заказ" угловых и полукруглых моделей секционных радиаторов.

К каждому  угловому или изогнутому радиатору необходимо приложить шаблон или эскиз.

Угловой радиатор.

Стоимость изготовления 1 стандартного угла - 400 евро.

Радиатор может быть изготовлен на внешний (90-180 º) или внутренний угол (180-270º).

Прямые участки радиатора соединяются между собой с помощью соединительных ниппелей на месте установки.

Размер этих ниппелей определяется моделью трубчатого радиатора и представлен в таблице снизу.

Стоимость и условия изготовления угловых радиаторов Arbonia в магазине teplo4you.ru

Полукруглый радиатор.

Такой радиатор может быть изготовлен внешний изгиб (выгнутый) или внутренний изгиб (вогнутый) стены.

Минимальное количество секций такого радиатора - 12 шт.

Три крайние секции с каждой стороны не могут быть изогнутыми.

Обращаем внимание на минимальный диаметр изгиба, в зависимости от модели трубчатого радиатора.

Стоимость определяется из базовой цены радиатора Arbonia умноженной на 3 + все остальные дополнительные опции ( цвет, подключение и т.д.)

Стоимость и условия изготовления полукруглых радиаторов Arbonia в магазине teplo4you.ru
